Khớp nối xoay là gì? Cấu tạo và ứng dụng của khớp quay trong công nghiệp

Bài viết cung cấp kiến thức toàn diện cho kỹ sư và quản lý nhà xưởng, giúp bạn hiểu rõ cấu tạo, nguyên lý vận hành và ứng dụng khớp quay trong các hệ thống tự động hóa nhằm nâng cao hiệu suất thiết bị.

1. Khớp nối xoay là gì? Định nghĩa và nguyên lý hoạt động

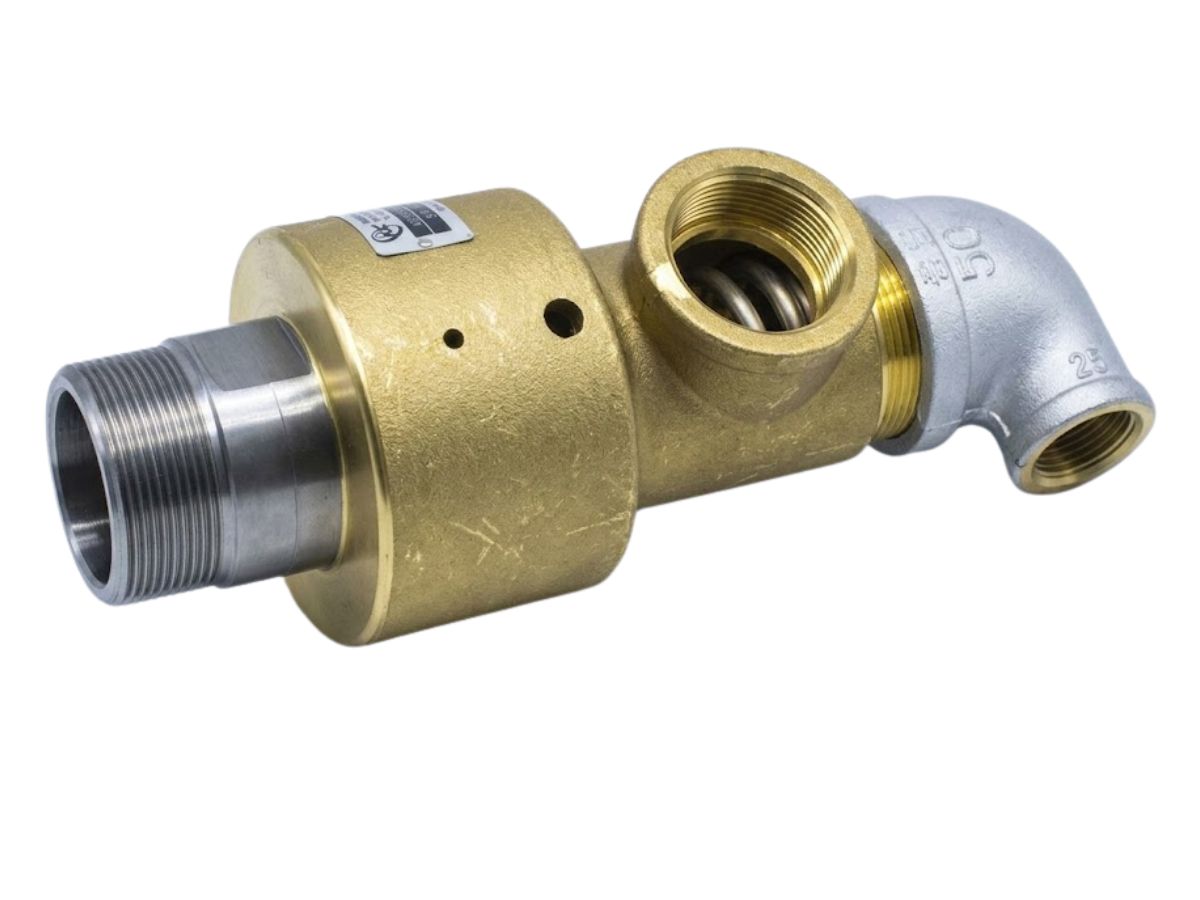

Khớp nối xoay (còn gọi là khớp quay hay khớp nối trục xoay) là cụm chi tiết cơ khí cho phép cấp các môi chất như nước làm mát, hơi nóng, dầu truyền nhiệt hoặc khí nén vào chi tiết máy đang chuyển động quay liên tục 360 độ.

Khi kết nối đường ống tĩnh với trục động cơ, nếu dùng ống mềm thông thường thì đường ống sẽ bị xoắn đứt ngay khi trục bắt đầu quay. Thiết bị này giải quyết triệt để bài toán kỹ thuật trên nhờ cơ chế làm kín mặt chà cơ khí (mechanical seal) tích hợp ổ bi đỡ xoay đồng trục.

Dưới đây là nguyên lý vận hành cơ bản của thiết bị trong hệ thống đường ống:

• Môi chất đi từ đường ống cố định qua cửa nạp (inlet) của khớp quay.

• Môi chất tiếp tục chảy qua buồng trung tâm và cụm mặt chà làm kín.

• Dòng chất lỏng hoặc khí đi thẳng vào lòng trục xoay của tang trống hoặc con lăn máy.

• Lực ép lò xo liên tục duy trì độ khít bề mặt tiếp xúc, ngăn ngừa chất lỏng và khí nén thoát ra ngoài.

Kinh nghiệm thực tế: Việc chọn đúng vật liệu mặt chà (Carbon Graphite, Tungsten Carbide hay Silicon Carbide) quyết định 80% độ bền của thiết bị khi làm việc ở tốc độ tua cao và môi chất có nhiệt độ khắc nghiệt.

Nhờ cơ chế làm kín tự lựa, thiết bị đảm bảo áp suất truyền dẫn ổn định và bảo vệ toàn diện hệ thống dẫn động.

2. Cấu tạo chi tiết của khớp quay công nghiệp

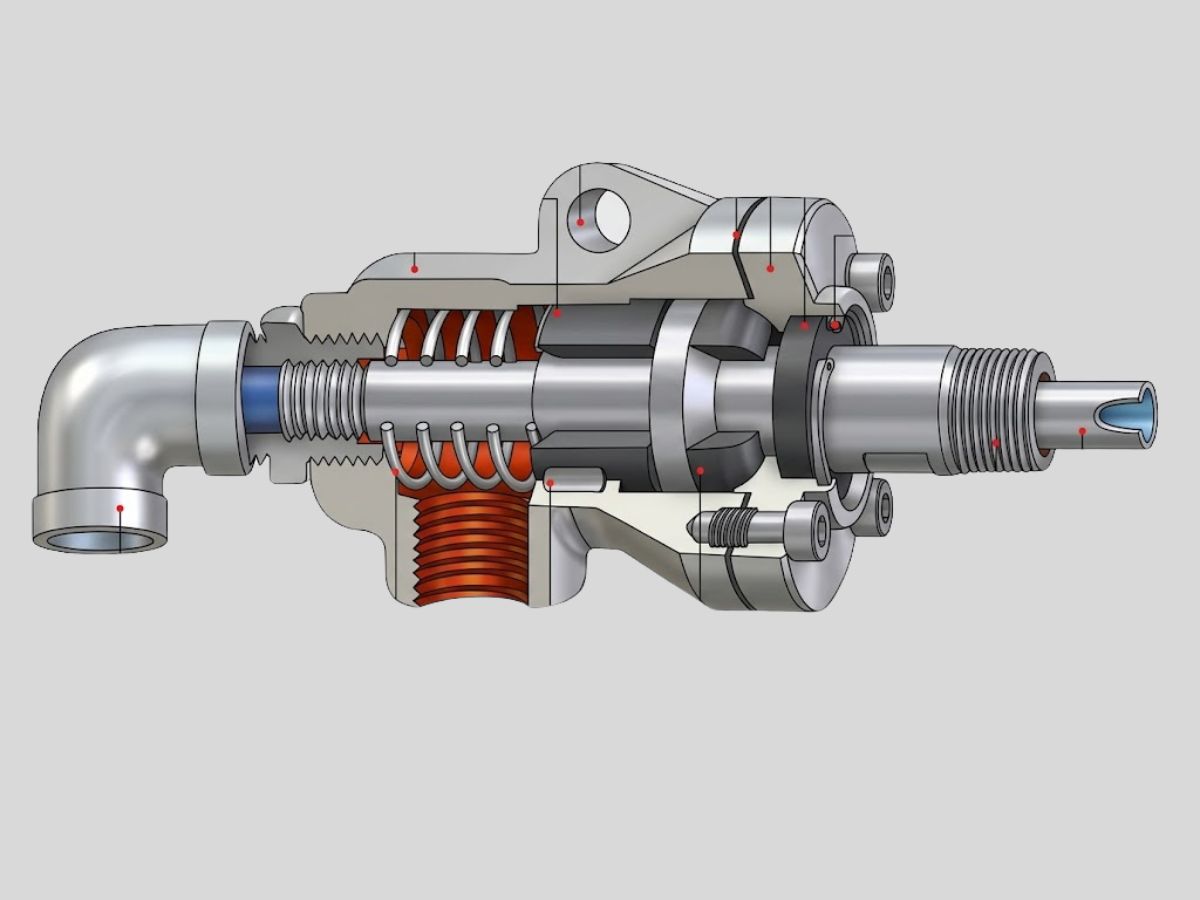

Cấu tạo của một bộ khớp quay hoàn chỉnh gồm các bộ phận cơ khí chính xác kết hợp chặt chẽ với nhau:

• Thân khớp (Housing): Đúc bằng đồng thau, thép không gỉ (Inox 304/316) hoặc hợp kim nhôm chịu áp lực cao. Thân đóng vai trò là khoang chứa và giữ cố định các cổng kết nối ren hoặc bích.

• Rotor (Trục quay): Bộ phận gắn trực tiếp vào đầu trục máy, quay đồng tốc cùng chi tiết máy với ren trái (LH) hoặc ren phải (RH) để tránh tự tháo lỏng.

• Mặt chà làm kín (Mechanical Seals): Cặp vòng đệm tiếp xúc phẳng nhẵn bóng gương, giữ kín tuyệt đối không để rò rỉ môi chất.

• Lò xo nén (Springs): Tạo lực ép tĩnh ổn định giữ hai bề mặt làm kín luôn áp chặt vào nhau, tự động bù trừ độ mòn cơ học theo thời gian.

• Vòng bi đỡ (Bearings): Giúp trục rotor quay trơn tru, triệt tiêu độ rung lắc và hấp thụ tải trọng hướng tâm.

Bảng dưới đây tổng hợp các thông số kỹ thuật tiêu chuẩn của các dòng thiết bị phổ biến trên thị trường:

Thiết kế nhiều tầng gioăng phớt chịu nhiệt giúp bảo vệ hoàn hảo cụm ổ đỡ bạc đạn khỏi nguy cơ kẹt trục.

3. Các loại khớp nối xoay thông dụng hiện nay

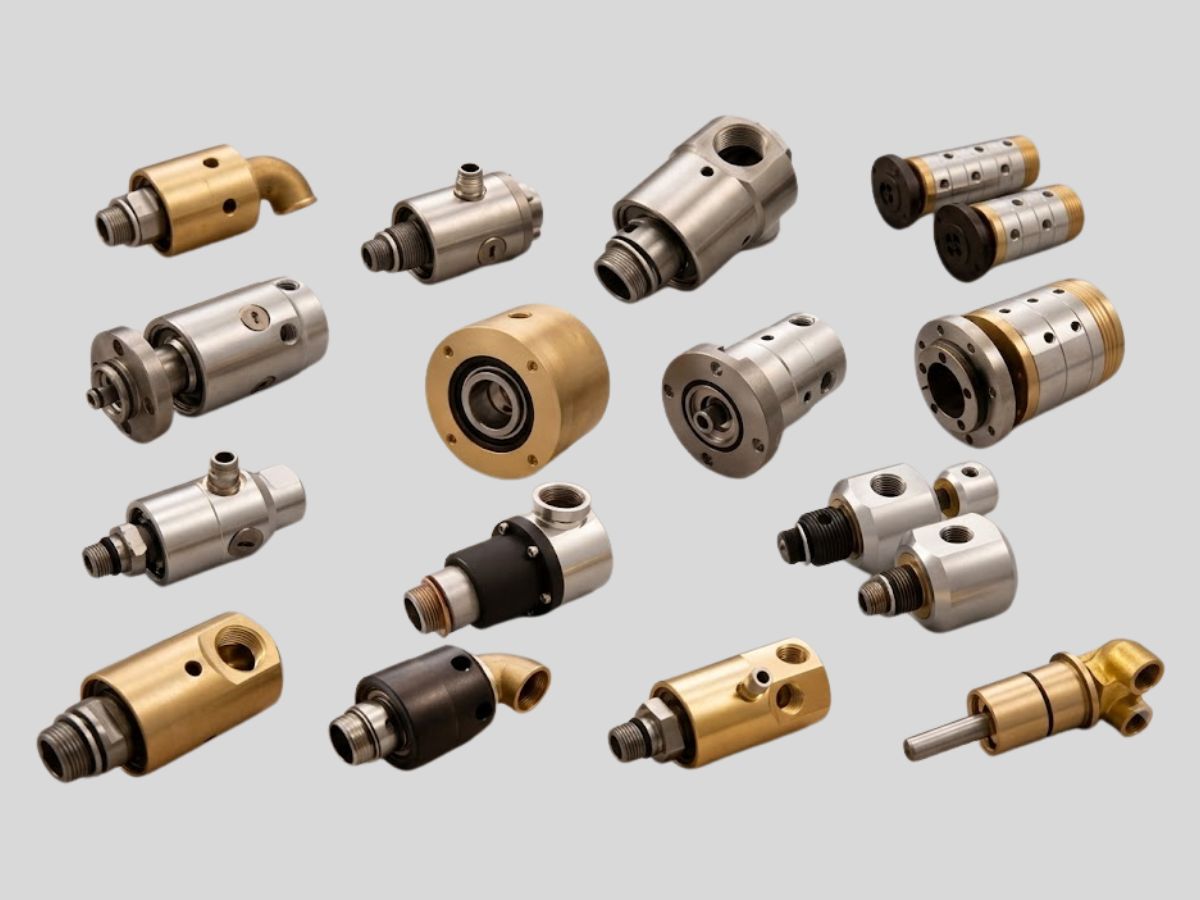

Tùy theo môi chất và số lượng đường dẫn, thiết bị được phân loại thành nhiều biến thể để đáp ứng đúng yêu cầu công nghệ:

3.1. Khớp nối xoay khí nén và chân không

Dòng khớp nối xoay khí nén (Pneumatic Rotary Union) chuyên dùng cho các cánh tay robot, bàn xoay index và cụm mâm cặp khí nén. Thiết bị tích hợp phớt Teflon ma sát thấp, cho phép cấp khí điều khiển cơ cấu kẹp nhả mà không làm giảm tốc độ trục.

Ngoài các dòng đơn đường khí, thị trường còn cung cấp các mẫu nhiều cổng (multi-passage) tích hợp thêm đường khớp nối khí nén phụ để điều khiển đồng thời nhiều xi lanh trên cùng mâm xoay.

Các dòng khớp nối khí nén nhiều cổng giúp loại bỏ hoàn toàn tình trạng rối dây và đứt ống dẫn tín hiệu khí.

3.2. Khớp quay đơn đường và đa đường dẫn (Multi-passage Rotary Union)

Phân loại theo số cổng nạp xả lưu chất giúp kỹ sư bố trí hệ thống đường ống gọn gàng:

• Khớp quay đơn đường (Single Flow): Chỉ có một cổng cấp môi chất vào tâm trục máy, thích hợp cho hệ thống làm mát một chiều.

• Khớp quay hai đường dẫn (Dual Flow): Tích hợp ống siphon bên trong để vừa cấp hơi/nước nóng vào, vừa hút nước ngưng tụ hồi về đường ống xả.

• Khớp nối trục xoay đa đường (Multi-passage): Cho phép truyền đồng thời dầu thủy lực, nước làm mát và khí nén qua các khoang độc lập trên cùng một thân trục.

Lựa chọn đúng kiểu dòng chảy giúp tối ưu hóa không gian lắp đặt và tăng hiệu suất trao đổi nhiệt cho thiết bị

4. Ứng dụng khớp quay trong các ngành công nghiệp chủ lực

Khả năng cấp dẫn môi chất linh hoạt của phụ kiện này là mắt xích không thể thay thế trong nhiều dây chuyền sản xuất:

4.1 Ngành sản xuất bao bì, giấy và in ấn cuộn

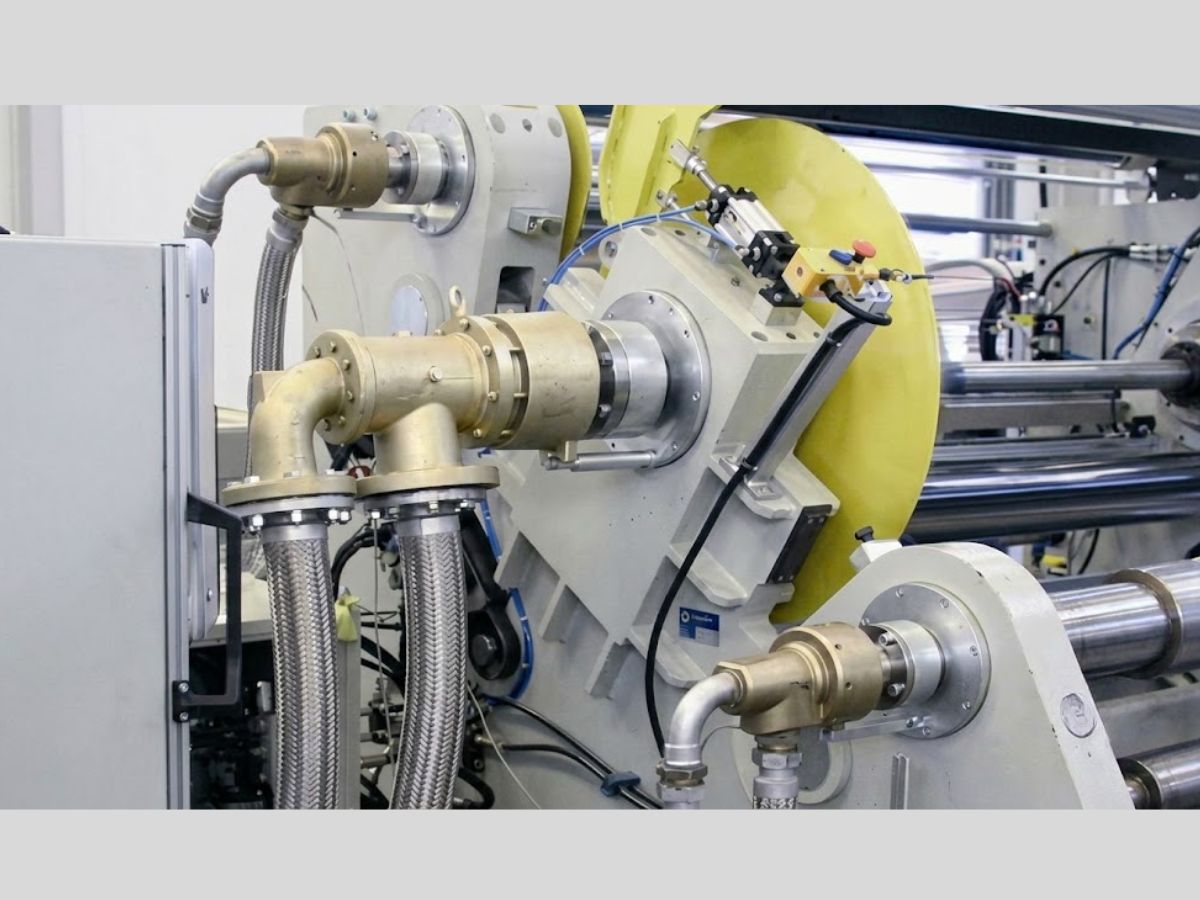

Ứng dụng khớp quay trong ngành giấy chủ yếu dùng để cấp hơi nóng làm khô bột giấy trên các lô sấy Yankee và lô ép nhiệt. Hơi nước áp suất cao được dẫn vào bên trong quả lô để duy trì nhiệt độ bề mặt đồng đều, sau đó khớp quay hai đường sẽ hồi nước ngưng về bồn góp.

Trong máy in ống đồng và máy tráng màng cuộn, thiết bị làm nhiệm vụ luân chuyển nước lạnh qua các trục in để ổn định độ căng màng nhựa.

Hệ thống sấy và làm mát tuần hoàn khép kín giúp tiết kiệm tối đa năng lượng tiêu thụ cho nhà máy.

4.2 Ngành dệt may, cao su và gia công cơ khí chính xác

Trong sản xuất lốp và săm cao su, thiết bị cấp hơi lưu hóa vào khuôn ép và làm mát trục cán luyện cao su sau khi nhào trộn.

Tại các trung tâm gia công CNC hiện đại, dòng khớp quay xuyên tâm trục chính (Through-Spindle Coolant Rotary Union) bơm dung dịch tưới nguội áp lực cao (đến 70 Bar) trực tiếp qua mũi khoan, giúp thoát phoi nhanh và kéo dài tuổi thọ dao cụ.

Ứng dụng chuẩn xác phụ kiện khớp quay giúp nhà máy tăng năng suất, giảm thiểu phế phẩm và hạn chế thời gian dừng máy.

5. Câu hỏi thường gặp về khớp nối xoay (FAQ)

5.1. Khớp nối xoay và khớp nối mềm có điểm gì khác nhau?

Khớp nối mềm chỉ có tác dụng bù trừ sai lệch tâm và hấp thụ rung chấn giữa hai trục quay tĩnh. Khớp nối xoay là thiết bị làm kín động cho phép môi chất truyền từ ống đứng yên vào lòng một trục đang quay liên tục.

5.2. Dấu hiệu nhận biết khớp quay bị hư hỏng cần bảo dưỡng là gì?

Dấu hiệu rõ nhất là môi chất (nước, khí, dầu) bị rỉ giọt qua lỗ thoát kiểm tra (weep hole), thân khớp phát ra tiếng rít bạc đạn hoặc nhiệt độ vỏ khớp tăng cao bất thường do ma sát khô.

5.3. Tại sao khi lắp đặt khớp quay bắt buộc phải dùng ống mềm (Flexible Hose)?

Ống mềm triệt tiêu lực uốn và rung động tác động lên cổ ren hoặc mặt bích của khớp. Nếu đấu nối ống thép cứng trực tiếp, độ lệch tâm sẽ làm hỏng ổ bi và gây nứt vỡ mặt chà làm kín chỉ sau vài giờ chạy máy.

5.4. Khớp nối xoay khí nén có dùng chung cho môi chất nước được không?

Không nên dùng lẫn. Khớp khí nén thường sử dụng phớt cao su NBR hoặc phớt trượt mỏng, không có lớp tản nhiệt và chống ăn mòn chuyên biệt như cặp mặt chà than chì silicon carbide trên khớp nước.

5.5. Làm thế nào để chọn chiều quay ren (ren trái hay ren phải) khi lắp đặt khớp nối xoay?

Quy tắc an toàn là chọn chiều ren ngược với chiều quay của trục máy: nếu trục quay theo chiều kim đồng hồ (nhìn từ phía khớp nối vào), bạn nên chọn rotor có ren trái (LH), và ngược lại chọn ren phải (RH) nếu trục quay ngược chiều kim đồng hồ. Thiết kế này giúp khớp tự xiết chặt vào trục khi vận hành, tránh tình trạng rung lắc gây tuột ren và rò rỉ lưu chất.

Kết luận

Khớp nối xoay là thiết bị cốt lõi bảo đảm dòng chảy môi chất thông suốt giữa hệ thống đường ống tĩnh và các trục quay công nghiệp. Nắm vững cấu tạo, thông số và ứng dụng khớp quay trong từng dây chuyền giúp tối ưu hóa độ bền máy móc và phòng ngừa sự cố rò rỉ. Hãy liên hệ các kỹ sư cơ điện để kiểm tra áp suất, nhiệt độ thực tế trước khi lựa chọn mã khớp quay phù hợp nhất!
