Van tuyến tính là thiết bị cơ khí quan trọng trong hệ thống tự động hóa công nghiệp, chuyên dùng để điều tiết lưu lượng lưu chất (nước, khí, hơi) tỷ lệ thuận với tín hiệu điều khiển. Trong bài viết này, chúng ta sẽ cùng khám phá từ A-Z về định nghĩa, cấu tạo, nguyên lý hoạt động cũng như ứng dụng thực tế của dòng van này.

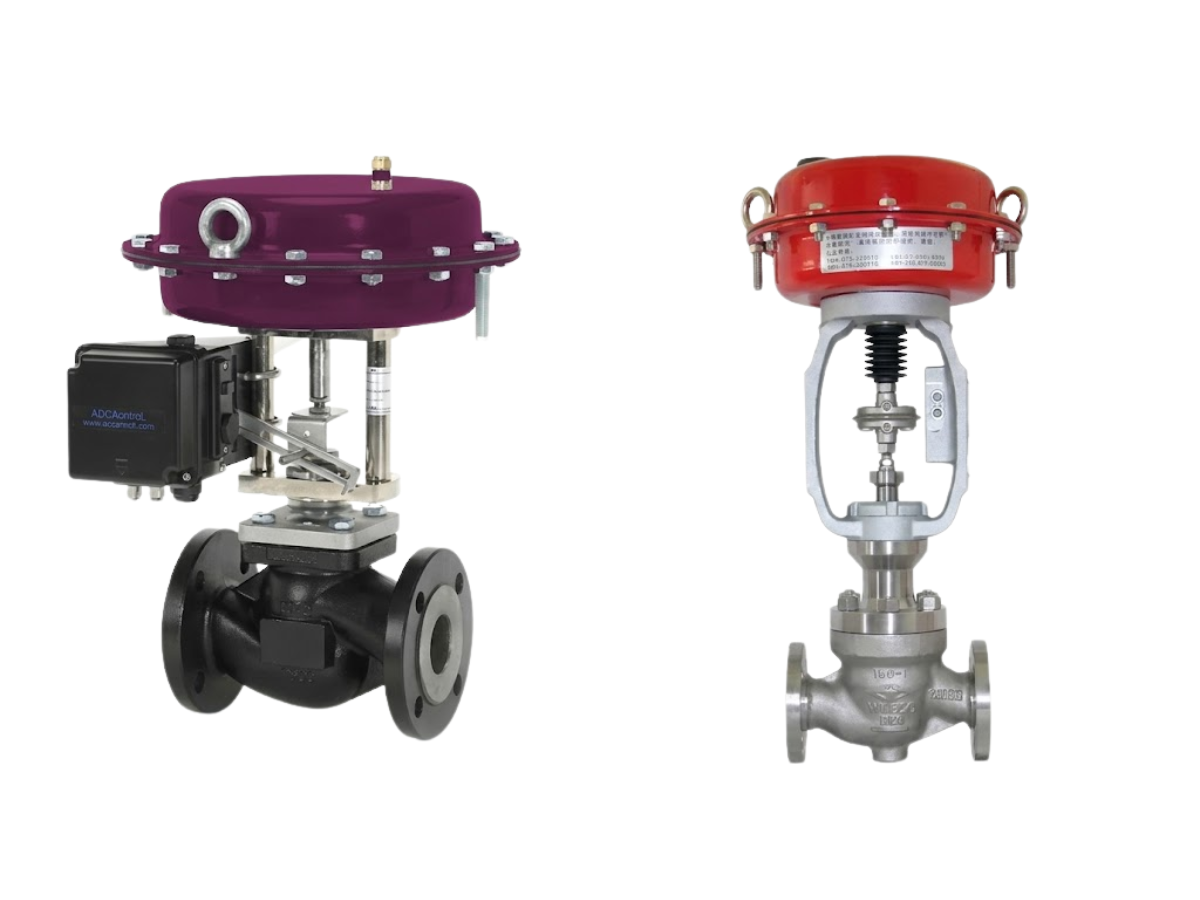

1. Van tuyến tính là gì?
Van tuyến tính (hay còn gọi là van điều khiển tuyến tính) là loại van tự động có khả năng mở ở nhiều góc độ khác nhau (từ 0% đến 100%) thay vì chỉ đóng/mở hoàn toàn như van ON/OFF thông thường. Nhờ khả năng tinh chỉnh lưu lượng chính xác, thiết bị này đóng vai trò cốt lõi trong việc kiểm soát áp suất, nhiệt độ và lưu lượng dòng chảy trong các dây chuyền sản xuất hiện đại.
- Thiết bị hoạt động dựa trên tín hiệu dòng điện hoặc áp lực khí nén truyền từ bộ điều khiển trung tâm (PLC).
- Giúp tối ưu hóa hiệu suất vận hành, tiết kiệm năng lượng và đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.
- Ứng dụng rộng rãi trong các nhà máy nhiệt điện, xử lý nước thải, HVAC và công nghiệp hóa chất.

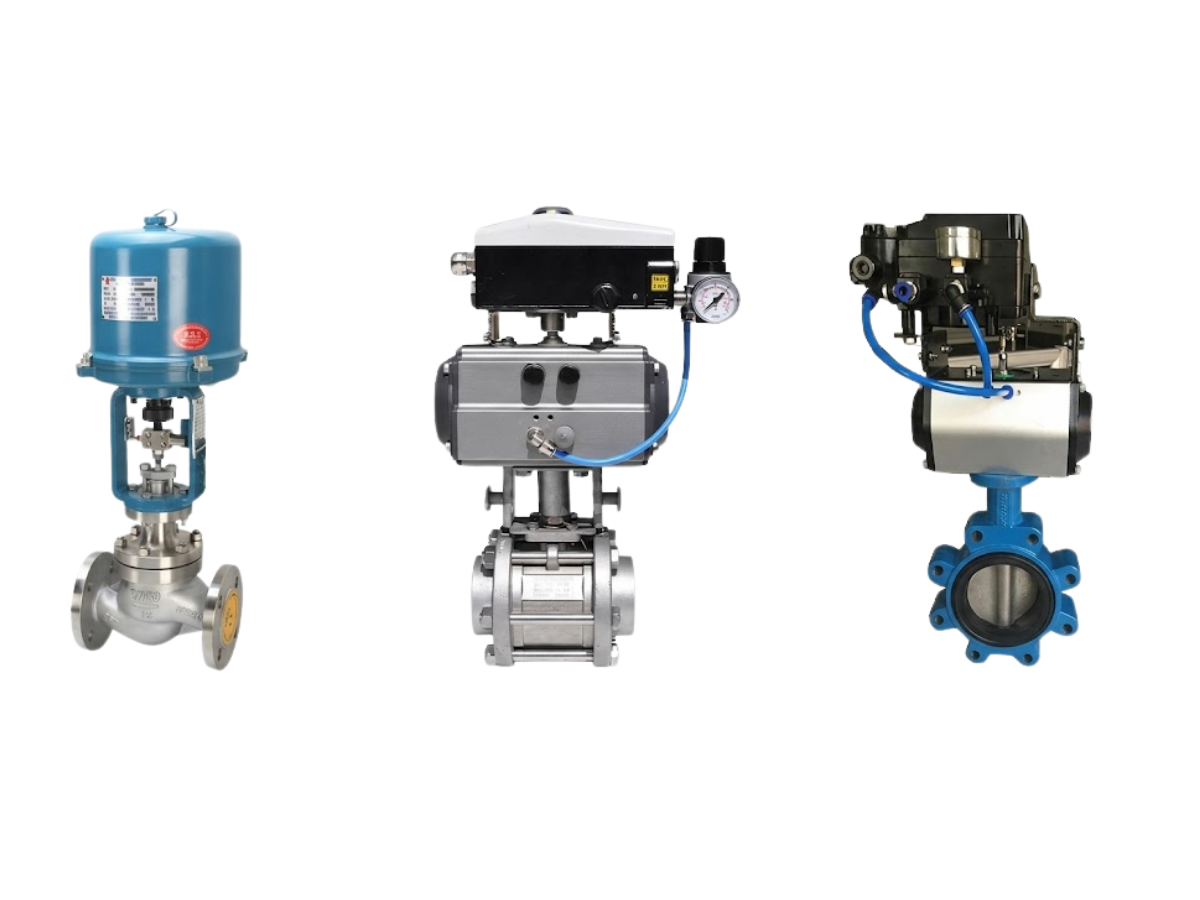

2. Cấu tạo chi tiết của van điều khiển điện tuyến tính
Để vận hành hiệu quả, một hệ thống van điều khiển điện tuyến tính tiêu chuẩn thường được cấu thành từ hai bộ phận chính kết hợp chặt chẽ với nhau:
2.1. Bộ truyền động điện (Electric Actuator)
Bộ phận này đóng vai trò là "bộ não" nhận tín hiệu điều khiển dạng analog (4-20mA hoặc 0-10V) từ tủ PLC để chuyển đổi thành chuyển động cơ học (xoay góc hoặc tịnh tiến). Motor điện hoạt động bền bỉ, tích hợp cơ cấu truyền động bánh răng chính xác cao giúp điều chỉnh vị trí đĩa van một cách mượt mà.
2.2. Thân van và đĩa van cơ khí (Body & Plug/Disc)
Thân van thường được đúc bằng gang, inox hoặc đồng tùy thuộc vào môi trường lưu chất (nước, hơi nóng, hóa chất). Đĩa van hoặc ty van di chuyển lên xuống hoặc xoay góc theo lệnh từ bộ truyền động, trực tiếp chặn hoặc mở rộng diện tích lưu thông của dòng chảy.
Kết luận: Sự kết hợp hoàn hảo giữa bộ truyền động điện thông minh và thân van cơ khí giúp tạo nên độ chính xác cao cho quá trình điều tiết lưu lượng.

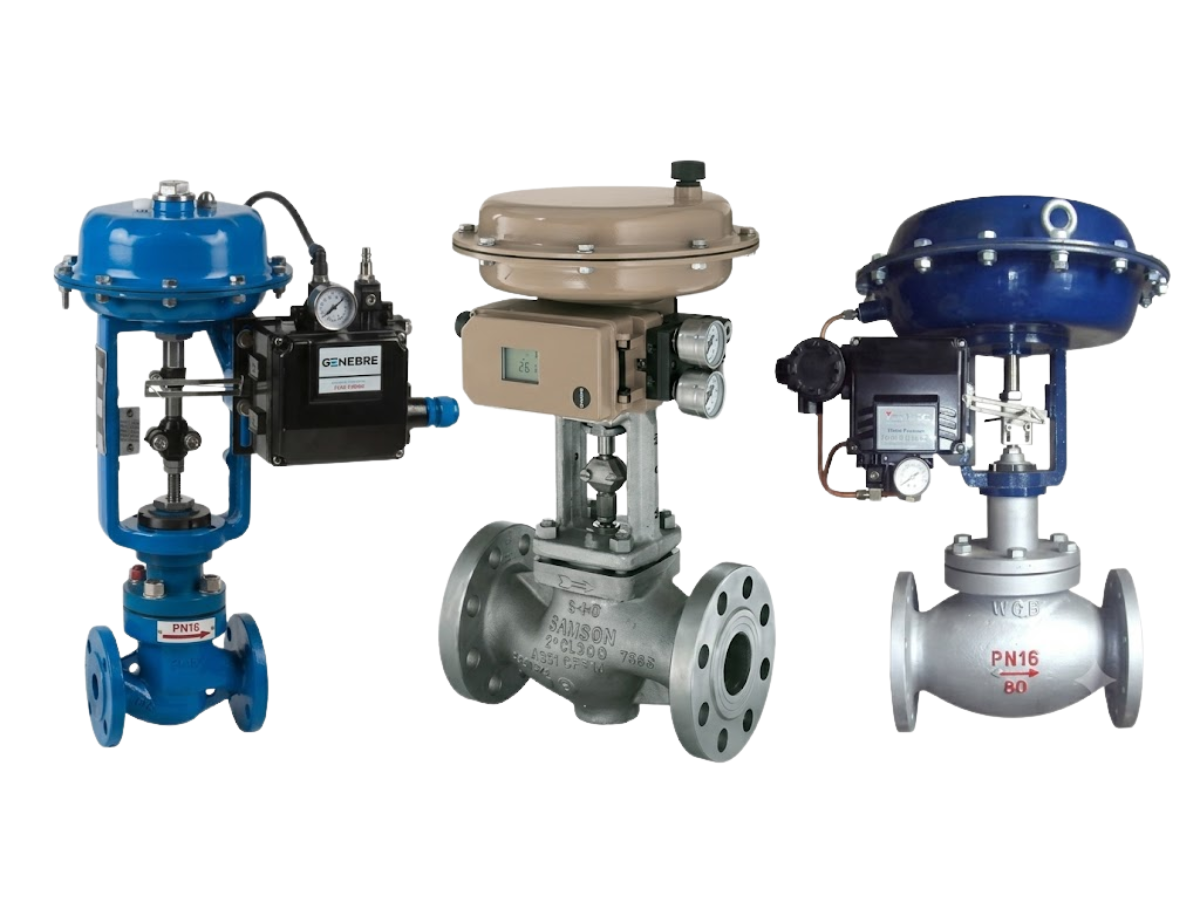

3. Nguyên lý hoạt động của van tuyến tính
Nguyên lý làm việc của van tuyến tính dựa trên cơ chế phản hồi tín hiệu liên tục giữa bộ điều khiển và thiết bị chấp hành.
Khi hệ thống cần thay đổi lưu lượng, tủ điều khiển sẽ gửi một tín hiệu dòng điện (ví dụ: 4-20mA) đến bộ truyền động của van.
Mạch điện tử bên trong motor sẽ so sánh vị trí hiện tại của van với tín hiệu yêu cầu, sau đó kích hoạt mô-tơ quay đến đúng góc mở mong muốn.
Quá trình này diễn ra liên tục và tự động, giúp duy trì thông số áp suất hoặc lưu lượng luôn ở mức ổn định theo cài đặt ban đầu.
Kết luận: Nhờ cơ chế điều tiết tỷ lệ linh hoạt, van tuyến tính đáp ứng tuyệt vời các yêu cầu vận hành đòi hỏi độ chính xác khắt khe.

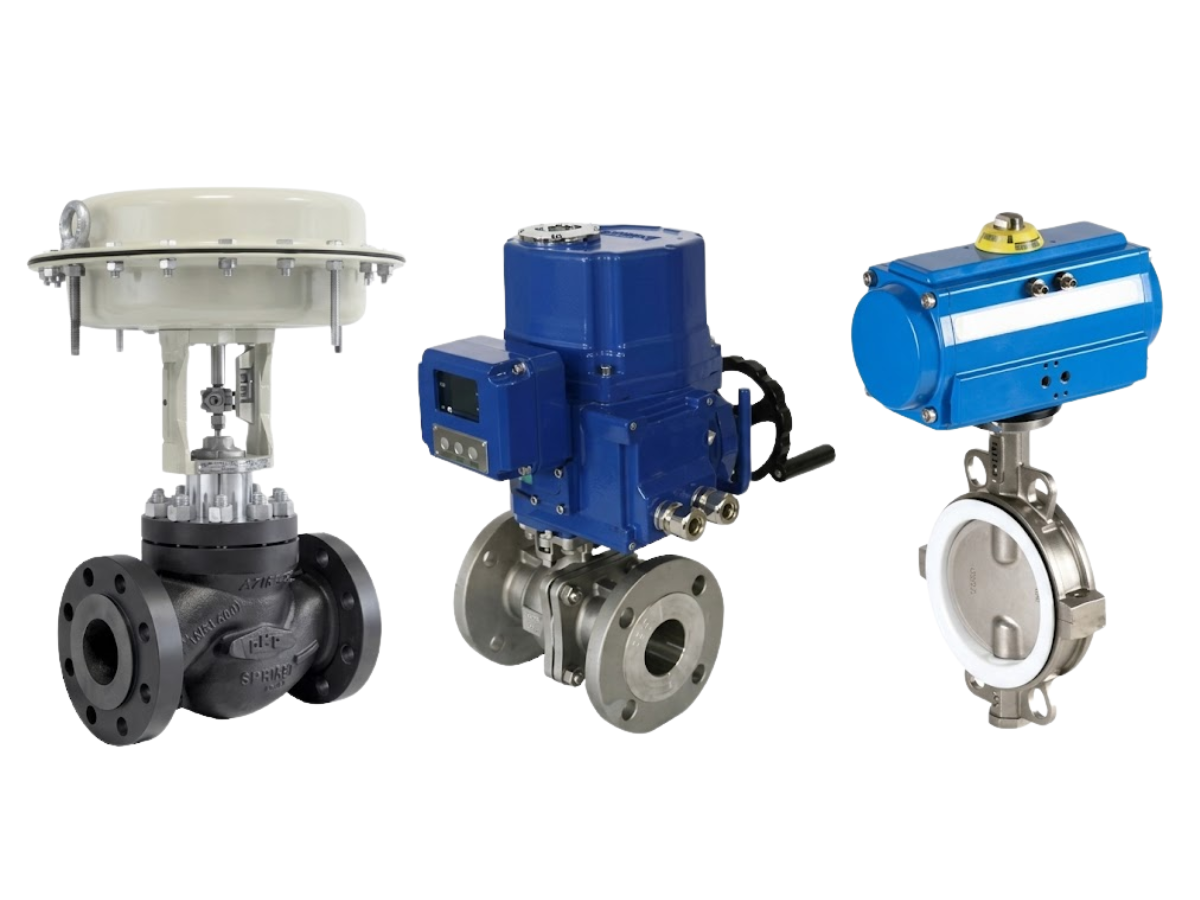

4. Các dòng van tuyến tính phổ biến hiện nay
Tùy thuộc vào thiết kế cơ khí của phần thân van, thị trường hiện nay chia thành các dòng sản phẩm chính sau:
4.1. Van bi điều khiển tuyến tính
Dùng một viên bi khoét lỗ xuyên tâm kết hợp với motor điện để điều tiết dòng chảy. Loại này thích hợp cho các ứng dụng có áp lực cao, thời gian đóng mở nhanh và ít gây tổn thất áp suất trên đường ống.
4.2. Van bướm điều khiển tuyến tính
Sử dụng cánh van dạng đĩa tròn xoay quanh trục. Van bướm tuyến tính thường được dùng cho các đường ống có kích thước lớn, lưu lượng chất lỏng hoặc khí nhiều với chi phí đầu tư tối ưu.
4.3. Van cầu tuyến tính (Globe Valve)
Là dòng van chuyên dụng nhất cho việc điều tiết lưu lượng hơi nóng, nước nóng hoặc hóa chất nhờ thiết kế đĩa van di chuyển tịnh tiến dọc theo dòng chảy, mang lại độ chính xác cực cao.
Kết luận: Việc phân loại rõ ràng giúp người dùng dễ dàng lựa chọn đúng chủng loại van phù hợp với nhu cầu thực tế của công trình.

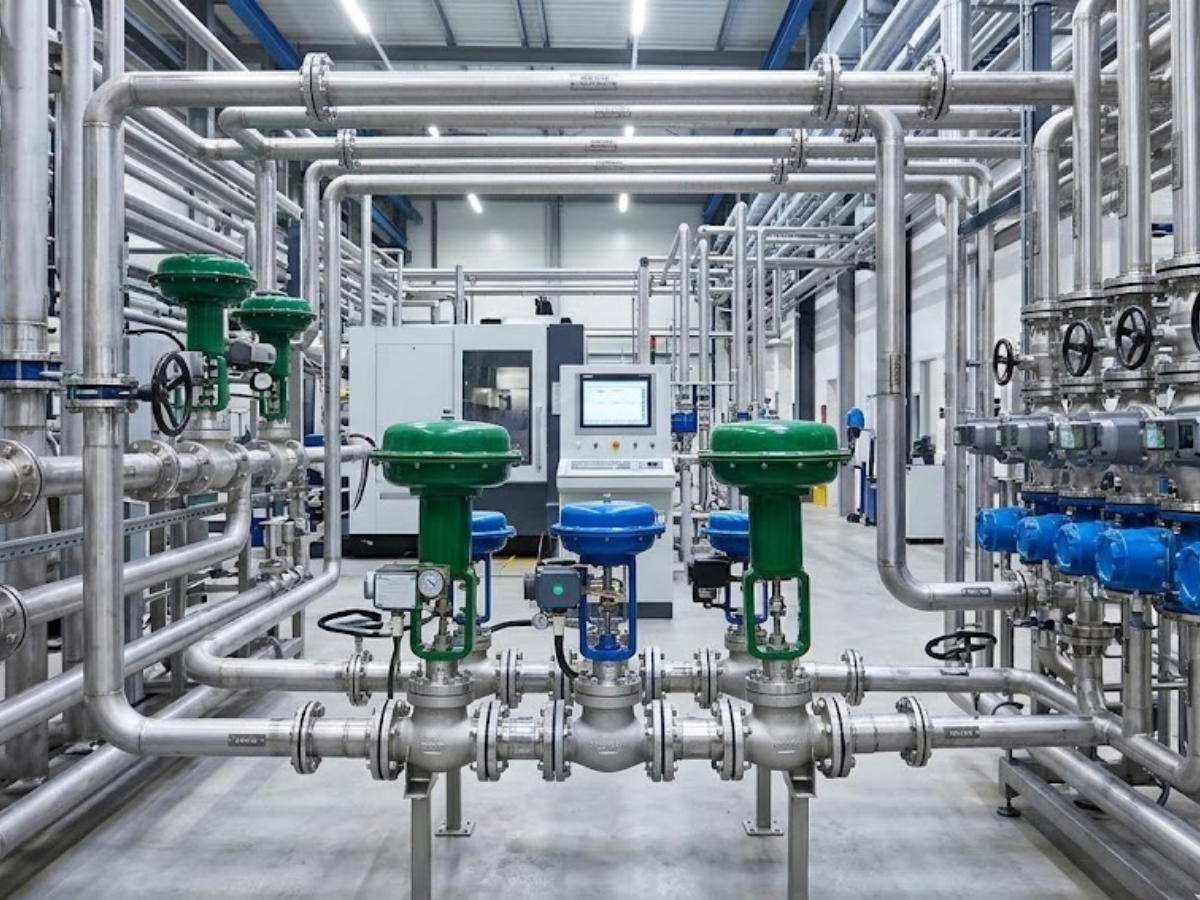

5. Ứng dụng thực tế của van tuyến tính trong công nghiệp
Với tính năng điều khiển tự động ưu việt, van tuyến tính hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:
-
Hệ thống HVAC:Kiểm soát lưu lượng nước lạnh qua các dàn AHU, FCU để điều hòa nhiệt độ tòa nhà chính xác.
-
Nhà máy xử lý nước:Điều tiết hóa chất châm vào hệ thống, kiểm soát lưu lượng nước cấp và nước thải đầu ra.
-
Ngành thực phẩm và dược phẩm:Đảm bảo lưu lượng nguyên liệu, hơi nóng tiệt trùng đạt chuẩn trong các dây chuyền khép kín
-
Trong ngành công nghiệp hóa chất:Thiết bị giúp kiểm soát lưu lượng dung dịch axit, bazơ hoặc các chất phụ gia một cách an toàn, tránh hiện tượng quá tải hoặc rò rỉ áp suất nguy hiểm.
-
Trong hệ thống lò hơi công nghiệp:Van đảm nhiệm việc điều chỉnh lượng hơi cấp vào buồng đốt hoặc hệ thống gia nhiệt, giúp duy trì nhiệt độ luôn ổn định theo đúng quy trình công nghệ yêu cầu.
Kết luận: Van tuyến tính là thiết bị không thể thiếu giúp nâng cao mức độ tự động hóa và hiệu suất cho các nhà máy hiện đại.
6. Câu hỏi thường gặp về van tuyến tính (FAQ)
6.1. Van tuyến tính khác gì với van ON/OFF thông thường?
-
Van ON/OFF: Chỉ có hai trạng thái hoạt động duy nhất là mở hoàn toàn (100%) hoặc đóng hoàn toàn (0%), không thể điều tiết lưu lượng ở các góc mở trung gian.
-
Van tuyến tính: Có khả năng tinh chỉnh góc mở linh hoạt ở mọi tỷ lệ (25%, 50%, 75%,...) dựa trên tín hiệu điều khiển analog, giúp kiểm soát chính xác lưu lượng, áp suất hoặc nhiệt độ của dòng chảy.
6.2. Các tín hiệu điều khiển phổ biến của van tuyến tính là gì?
Van tuyến tính thường nhận các tín hiệu chuẩn trong tự động hóa công nghiệp để vận hành, phổ biến nhất là:
6.3. Làm thế nào để chọn đúng kích thước van tuyến tính cho hệ thống?
Để chọn đúng van, bạn cần xác định rõ các thông số kỹ thuật cốt lõi như: lưu chất qua van (nước, hơi, hóa chất), lưu lượng tối đa/tối thiểu, áp suất làm việc, nhiệt độ vận hành và kích thước đường ống (DN). Việc chọn đúng hệ số lưu lượng (Cv/Kv) sẽ giúp van hoạt động bền bỉ và đạt độ chính xác cao nhất.
6.4. Van tuyến tính thường gặp những sự cố nào và cách khắc phục ra sao?
-
Hiện tượng van không đóng/mở hết hành trình hoặc bị kẹt vị trí: Thường do cặn bẩn bám vào đĩa van hoặc bộ truyền động bị lệch tín hiệu hiệu chuẩn. Cách khắc phục là kiểm tra nguồn cấp, vệ sinh thân van định kỳ và tiến hành hiệu chuẩn lại hành trình (calibration) cho bộ điều khiển.
-
Hiện tượng van rung lắc hoặc phát ra tiếng ồn khi hoạt động: Thường xảy ra khi kích thước van quá lớn so với lưu lượng thực tế của đường ống (hiện tượng quá khổ van). Cần kiểm tra lại thông số kỹ thuật hệ thống hoặc điều chỉnh lại giải tần số tín hiệu phản hồi.
6.5. Có cần bảo trì định kỳ đối với hệ thống van tuyến tính không?
-
Có, việc bảo trì định kỳ là cực kỳ cần thiết để đảm bảo độ chính xác và kéo dài tuổi thọ cho thiết bị.
-
Bạn nên kiểm tra hệ thống dây dẫn tín hiệu, độ kín của các mặt bích, tình trạng rò rỉ tại ty van và vệ sinh bộ truyền động (điện hoặc khí nén) mỗi 6 tháng một lần.
7.Tổng kết
Van tuyến tính đóng vai trò quyết định trong việc kiểm soát lưu lượng chính xác và nâng cao hiệu quả tự động hóa công nghiệp. Hy vọng bài viết đã cung cấp cho bạn kiến thức toàn diện về cấu tạo, nguyên lý cũng như ứng dụng thực tế của thiết bị này. Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật và báo giá chi tiết!
