Van bi tay gạt là gì? Nên chọn van bi tay gạt inox, gang hay đồng?

Van bi tay gạt là thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu chất trong đường ống thông qua một viên bi rỗng xoay góc 90 độ bằng lực tác động từ tay gạt. Bài viết này dành cho các kỹ sư, nhà thầu cơ điện và người tiêu dùng đang tìm kiếm giải pháp khóa ngắt dòng chảy an toàn, tiết kiệm chi phí. Thông qua những phân tích kỹ thuật và kinh nghiệm lắp đặt thực tế, bạn sẽ dễ dàng lựa chọn đúng chủng loại van inox, gang hay đồng phù hợp nhất với từng môi chất và áp suất vận hành.

1. Van bi tay gạt là gì? Định nghĩa và nguyên lý hoạt động cốt lõi

Van bi tay gạt (tiếng Anh: Manual Ball Valve) là loại van công nghiệp sử dụng đòn bẩy thủ công để kiểm soát dòng chảy. Thiết bị này được ưa chuộng nhờ khả năng đóng mở tức thì chỉ với một thao tác gạt nhẹ 90 độ, đồng thời đảm bảo độ kín khít tuyệt đối khi vận hành.

1.1. Cấu tạo van bi tay gạt tiêu chuẩn

Để hiểu rõ độ bền cơ học của thiết bị, chúng ta cần nắm vững các bộ phận cấu thành. Về mặt kỹ thuật cơ khí, một cụm van bi tay gạt hoàn chỉnh bao gồm 5 bộ phận chính sau:

• Thân van (Body): Bộ khung chịu lực chính, đúc từ các kim loại như inox 304/316, gang dẻo hoặc đồng thau, kết nối ren hoặc mặt bích.

• Bi van (Ball): Một viên bi kim loại có lỗ rỗng xuyên tâm được gia công bóng nhẵn, chịu trách nhiệm ngăn chặn hoặc cho dòng lưu chất đi qua.

• Trục van (Stem): Thanh truyền động kết nối tay gạt bên ngoài với bi van bên trong.

• Gioăng làm kín (Seat/Gasket): Thường làm từ Teflon (PTFE) giúp làm kín hoàn toàn bề mặt tiếp xúc, ngăn ngừa rò rỉ chất lỏng hoặc khí nén.

• Tay gạt (Lever handle): Bộ phận trợ lực bên ngoài, thường bọc nhựa cách nhiệt hoặc cao su chống trơn trượt để thao tác thuận tiện.

1.2. Nguyên lý vận hành đóng mở 90 độ

Nguyên lý hoạt động của dòng van này rất đơn giản nhưng mang lại hiệu suất làm việc bền bỉ. Khi người vận hành gạt tay đòn song song với trục đường ống, viên bi sẽ quay một góc 90 độ đưa lỗ xuyên tâm thẳng hàng với dòng chảy – lúc này van mở hoàn toàn (Full Bore) giúp lưu lượng dòng chảy không hề bị suy giảm hay tụt áp.

Ngược lại, khi gạt tay vuông góc với phương đường ống, mặt kín của bi van sẽ chắn ngang dòng lưu chất, chặn kín hoàn toàn. Cơ chế quay một phần tư vòng (quarter-turn) giúp thao tác đóng mở diễn ra nhanh chóng, thích hợp cho cả các tình huống đóng khẩn cấp.

2. So sánh chi tiết: Nên chọn van bi tay gạt Inox, Gang hay Đồng?

Việc lựa chọn đúng vật liệu chế tạo là yếu tố tiên quyết quyết định tuổi thọ van và sự an toàn của toàn bộ hệ thống đường ống. Mỗi loại vật liệu đều sở hữu những đặc tính cơ học, giới hạn nhiệt độ và môi trường sử dụng hoàn toàn khác nhau.

2.1. Van bi tay gạt Inox (SUS 304, SUS 316)

Van bi tay gạt inox là lựa chọn cao cấp nhất với khả năng chống oxy hóa, kháng hóa chất và chịu nhiệt độ cao vượt trội (chịu được nhiệt lên tới 180°C – 220°C đối với gioăng PTFE).

• Ưu điểm: Kháng axit, kiềm loãng, không bị hoen gỉ trong môi trường ẩm ướt hoặc hơi nóng; bề mặt sáng bóng đảm bảo vệ sinh an toàn thực phẩm.

• Nhược điểm: Giá thành đầu tư ban đầu cao hơn từ 1.5 đến 3 lần so với van đồng và van gang.

• Môi trường phù hợp: Nhà máy chế biến thực phẩm, bia rượu, đường ống hóa chất, xử lý nước thải công nghiệp và hệ thống lò hơi bão hòa.

2.2. Van bi tay gạt Đồng (Brass / Bronze)

Van bi đồng thau là dòng sản phẩm thông dụng nhất trong các công trình dân dụng nhờ tính dẻo dai, dễ uốn nắn gia công và khả năng chịu va đập tốt.

• Ưu điểm: Giá thành hợp lý, kết nối ren nhỏ gọn, lắp đặt nhanh chóng, chống rỉ sét tốt trong môi trường nước sạch và không khí.

• Nhược điểm: Không sử dụng được trong môi trường chứa hóa chất ăn mòn, nhiệt độ làm việc tối ưu chỉ dưới 110°C; kích thước thường bị giới hạn từ DN15 đến DN50 (hiếm khi có size lớn).

• Môi trường phù hợp: Hệ thống cấp thoát nước sinh hoạt gia đình, mạng lưới đường ống khí nén áp lực thấp, van bình gas LPG.

2.3. Van bi tay gạt Gang (Cast Iron / Ductile Iron)

Van bi gang thường được sản xuất ở dải kích thước trung bình và lớn (từ DN50 đến DN200+), chủ yếu kết nối mặt bích theo tiêu chuẩn JIS 10K, BS hoặc ANSI.

• Ưu điểm: Thân van dày dặn, chịu được áp lực va đập cơ học tốt, chi phí sản xuất tính trên từng kích cỡ đường ống rẻ hơn nhiều so với inox.

• Nhược điểm: Trọng lượng khá nặng, dễ bị ăn mòn rỉ sét nếu sử dụng trong nước mặn hoặc môi trường ngoài trời không được sơn phủ chống gỉ bảo dưỡng định kỳ.

• Môi trường phù hợp: Hệ thống cấp nước đô thị, mạng lưới PCCC (phòng cháy chữa cháy), đường ống dẫn dầu thô và trạm bơm công nghiệp.

2.4 Bảng tổng hợp so sánh 3 loại van bi tay gạt

3. Kinh nghiệm thực tế: Tiêu chí chọn van bi tay gạt chuẩn kỹ thuật

Để tránh tình trạng mua nhầm van không chịu được môi chất dẫn đến rò rỉ, kẹt bi hoặc nứt vỡ thân van, bạn nên căn cứ vào 4 tiêu chí cốt lõi dưới đây trước khi đặt hàng:

• Xác định đúng môi chất làm việc: Nếu dẫn nước ngọt, khí nén thông thường, van đồng là đủ tối ưu chi phí. Nếu dẫn dung dịch tẩy rửa, hóa chất, axit hay nước thải, bắt buộc phải dùng van bi tay gạt inox 304 hoặc 316.

• Chọn kiểu kết nối tương thích: Với ống nhỏ dưới phi 60 (DN50), ưu tiên kết nối ren trong vì dễ tháo lắp, trọng lượng nhẹ. Với ống lớn từ DN50 trở lên, kết nối mặt bích bắt bu lông sẽ đảm bảo độ vững chắc chống rung lắc áp lực.

• Áp suất và nhiệt độ định mức (Rating): Luôn kiểm tra ký hiệu áp lực đúc trên thân van (như PN16, PN25 hay 1000 WOG). Áp suất định mức của van phải cao hơn ít nhất 20% áp lực tối đa của bơm để phòng ngừa hiện tượng búa nước.

• Kiểm tra chất lượng gia công: Một chiếc van chất lượng tốt khi gạt tay sẽ có cảm giác êm, lực cản vừa phải; bề mặt bi van soi gương không có vết xước li ti; lớp bọc tay gạt chắc chắn không trơn trượt

4. Câu hỏi thường gặp về van bi tay gạt (FAQ)

4.1. Van bi tay gạt có dùng để điều tiết lưu lượng dòng chảy được không?

Về mặt lý thuyết, bạn có thể gạt van ở các góc mở lơ lửng như 30 hay 45 độ. Tuy nhiên, các kỹ sư khuyến cáo không nên dùng van bi để tiết lưu lâu dài, vì dòng chảy tốc độ cao sẽ xói mòn một bên mép bi và làm biến dạng gioăng PTFE, dẫn đến hiện tượng rò rỉ khi đóng kín sau này. Nếu cần điều tiết lưu lượng chính xác, bạn nên dùng van cầu (Globe valve).

4.2. Tại sao tay gạt của van bi sau một thời gian sử dụng bị kẹt cứng?

Nguyên nhân chủ yếu do cặn bẩn, phèn hoặc tạp chất trong đường ống lắng đọng bám quanh khe hở giữa bi van và gioăng làm kín. Ngoài ra, việc dùng sai môi chất (như dùng van gang cho môi trường axit) gây oxy hóa gỉ sét trục van cũng là nguyên nhân gây kẹt cứng đòn bẩy.

4.3. Van bi tay gạt inox 304 có bị gỉ trong nước muối không?

Inox 304 có khả năng chống gỉ rất tốt trong nước ngọt, nhưng với môi trường nước biển hoặc nước muối nồng độ cao, hiện tượng ăn mòn rỗ (pitting corrosion) vẫn có thể xảy ra. Trong điều kiện này, giải pháp bền vững nhất là sử dụng van bi tay gạt inox 316 chứa thành phần Molypden (Mo) chống ăn mòn clorua chuyên dụng.

4.4. Nên chọn van bi tay gạt nối ren hay nối bích?

Việc chọn kiểu kết nối phụ thuộc vào kích thước đường ống và áp suất làm việc:

• Kết nối ren: Phù hợp cho các đường ống nhỏ từ DN8 đến DN50, áp suất vừa và nhỏ. Ưu điểm là thiết kế nhỏ gọn, dễ lắp đặt, tháo lắp bảo dưỡng nhanh và giá thành rẻ hơn.

• Kết nối mặt bích: Bắt buộc sử dụng cho đường ống từ DN50 trở lên hoặc hệ thống áp lực cao, có độ rung lắc lớn. Kiểu nối này tạo liên kết bu lông siết chặt, chịu va đập tốt và chống rò rỉ vượt trội.

4.5. Làm thế nào để phân biệt van bi tay gạt inox thật và inox mạ?

Để tránh mua phải hàng kém chất lượng pha tạp hoặc mạ kẽm dễ gỉ sét, bạn có thể áp dụng 2 cách kiểm tra nhanh:

• Dùng nam châm thử từ tính: Inox 304 và 316 chuẩn gần như không hút nam châm (hoặc chỉ nhiễm từ rất nhẹ do quá trình dập nguội/gia công cơ khí). Nếu nam châm hút mạnh, khả năng cao đó là van bằng sắt hoặc inox 201 pha tạp.

• Dùng thuốc thử axit/dung dịch quang phổ chuyên dụng: Nhỏ 1 giọt dung dịch thử inox lên bề mặt đã cạo nhẹ lớp phủ ngoài: inox 304 sẽ không đổi màu hoặc chuyển xám rất nhạt sau 3 phút, trong khi kim loại mạ hay inox kém chất lượng sẽ chuyển sang màu đỏ gạch ngay lập tức.

5. Kết luận

Tóm lại, van bi tay gạt là giải pháp đóng mở đường ống tiện lợi, tin cậy với chi phí lắp đặt hợp lý. Tùy thuộc vào ngân sách và điều kiện môi chất (hóa chất, nước sạch hay áp lực cao), bạn hãy cân nhắc lựa chọn phiên bản inox, gang hoặc đồng phù hợp để đạt hiệu quả vận hành cao nhất. Đừng ngần ngại liên hệ với đội ngũ kỹ sư chuyên môn để được tư vấn kích thước và nhận báo giá ưu đãi ngay hôm nay!

Van Duy Thành

• Địa chỉ: 75/10 xã Bà Điểm, Tp. Hồ Chí Minh (vui lòng gọi điện trước khi đến)

• Điện thoại: 0945400333

• Email: duythanhbadiem@gmail.com

• Website: https://vanduythanh.com/

Van Duy Thành chân thành cảm ơn và hân hạnh được phục vụ bạn.


Xem thêm:

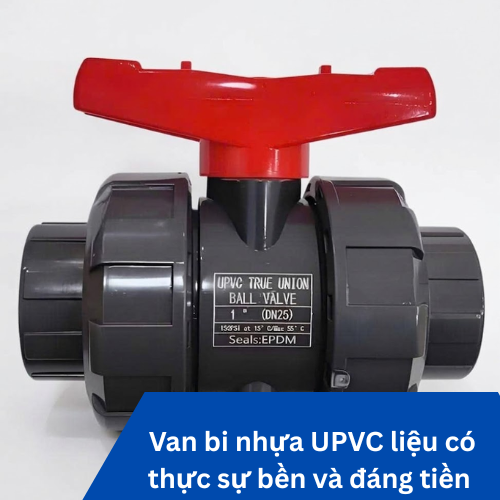

• Van Bi Nhựa UPVC Liệu Có Thực Sự Bền Và Đáng Tiền Hơn Van Bi PVC Giá Rẻ?
