Van bướm inox 304 và 316 khác gì nhau? Khi nào nên dùng bản tay quay?

Tìm kiếm dòng van bướm inox phù hợp đòi hỏi kỹ sư vận hành phải cân đối giữa khả năng chịu hóa chất và ngân sách đầu tư ban đầu. Điểm khác biệt mấu chốt giữa inox 304 và inox 316 nằm ở nguyên tố Molybdenum (2–3%), giúp inox 316 chống ăn mòn rỗ vượt trội trong môi trường muối và axit. Bên cạnh đó, phiên bản tay quay là giải pháp trợ lực tối ưu cho các kích thước từ DN150 trở lên. Bài viết này giúp quý khách hàng so sánh tường tận hai chất liệu, nắm rõ ưu nhược điểm của cơ cấu tay quay và đưa ra quyết định chuẩn xác nhất.

1. Tổng quan về van bướm inox trong hệ thống đường ống công nghiệp

Van bướm inox là dòng van công nghiệp chuyên dùng để đóng ngắt hoặc điều tiết lưu lượng dòng chảy nhờ đĩa van dạng cánh bướm quay góc 90 độ. Nhờ toàn thân và cánh làm từ thép không gỉ, thiết bị này chịu được nhiệt độ cao cùng tính ăn mòn hóa học khắc nghiệt.

Thực tế lắp đặt tại nhiều nhà máy cho thấy dòng van này có cấu tạo mỏng nhẹ, tối ưu không gian hơn nhiều so với van cổng cùng kích cỡ. Đĩa van tiếp xúc trực tiếp với lưu chất nên vật liệu chế tạo là yếu tố quyết định tuổi thọ vận hành.

Để đảm bảo hiệu quả làm kín cao nhất, đĩa van thường được ép chặt vào vòng đệm đàn hồi chịu lực. Cấu trúc cơ bản của thiết bị bao gồm các bộ phận chính sau:

• Thân van (Body): Đúc hoàn toàn từ inox đúc nguyên khối, chuẩn kết nối Wafer kẹp bích hoặc Lug đa tiêu chuẩn (JIS, ANSI, DIN).

• Đĩa van (Disc): Bộ phận đóng mở trực tiếp, gia công tiện nhẵn bóng giúp hạn chế bám cặn lưu chất.

• Trục van (Stem): Truyền lực từ bộ phận điều khiển đến cánh van, đòi hỏi độ cứng cơ học cao.

• Gioăng làm kín (Seat): Vật liệu PTFE (Teflon) trơ với hóa chất hoặc cao su EPDM chịu nước và hơi nóng nhẹ.

Hiểu rõ cấu tạo chi tiết giúp doanh nghiệp dễ dàng khoanh vùng phạm vi ứng dụng trước khi đi sâu vào phân tích mác thép chế tạo.

2. So sánh van bướm inox 304 và 316: Khác biệt cốt lõi ở đâu?

Lựa chọn chất liệu van bướm inox chuẩn xác sẽ ngăn ngừa nguy cơ rò rỉ lưu chất và tiết kiệm hàng chục triệu đồng chi phí thay thế định kỳ. Sự khác biệt lớn nhất giữa inox 304 và 316 nằm ở thành phần hóa học, trực tiếp chi phối khả năng chịu hóa chất.

Dưới góc độ kỹ thuật vật liệu, inox 304 (CF8) chứa khoảng 18% Crom và 8% Niken, mang lại độ dẻo dai và tính chống oxy hóa tốt trong môi trường thông thường. Trong khi đó, inox 316 (CF8M) được bổ sung thêm 2% đến 3% Molybdenum (Mo), gia tăng khả năng chống ăn mòn rỗ (pitting corrosion).

Để đánh giá toàn diện hai dòng sản phẩm, kỹ sư dự án có thể tham khảo bảng so sánh chi tiết dưới đây:

3.  Khi nào nên chọn van bướm inox 304?

Mẫu van bướm inox 304 là giải pháp cân bằng hoàn hảo giữa chi phí và độ bền cho phần lớn các hệ thống cơ điện công nghiệp hiện nay. Thiết bị này hoạt động cực kỳ ổn định trong môi trường nước sạch, nước thải đã qua xử lý bậc 1 và hơi nóng áp lực vừa phải.

Các nhà máy sản xuất thực phẩm, chế biến đồ uống, nước giải khát và sữa chua cũng ưu tiên dòng van này để đảm bảo tiêu chuẩn vệ sinh an toàn. Trừ khi tiếp xúc trực tiếp với hóa chất tẩy rửa nồng độ Clorua đậm đặc, inox 304 hoàn toàn đáp ứng trọn vẹn vòng đời dự án.

Nhờ mức giá hợp lý và nguồn hàng dồi dào, đây luôn là phương án ưu tiên hàng đầu cho các nhà thầu thi công hạ tầng dân dụng và công nghiệp nhẹ.

4. Môi trường nào bắt buộc dùng van bướm inox 316?

Dòng van bướm inox 316 được chỉ định bắt buộc cho các môi trường có nồng độ ion Clorua cao, nước biển ngập mặn hoặc hơi hóa chất nồng độ đặc. Sự xuất hiện của nguyên tố Molybdenum ngăn chặn triệt để hiện tượng ăn mòn kẽ nứt thường thấy trên các bề mặt kim loại mạ.

Các dự án ven biển, giàn khoan dầu khí, nhà máy hóa chất phân bón và sản xuất dược phẩm tinh khiết luôn đưa CF8M vào danh mục tiêu chuẩn kỹ thuật nghiêm ngặt. Nếu sử dụng mác inox thấp hơn trong các đường ống này, đĩa van rất dễ thủng rỗ chỉ sau vài tháng vận hành.

Đầu tư mác thép 316 ngay từ đầu giúp doanh nghiệp loại bỏ hoàn toàn rủi ro dừng chuyền sản xuất do sự cố rò rỉ hóa chất độc hại.

Mỗi mác thép đều phục vụ một phân khúc môi chất rõ rệt, do đó việc hiểu rõ áp lực đường ống sẽ giúp kỹ sư lựa chọn cơ cấu đóng mở phù hợp tiếp theo.

5.  Khi nào nên dùng van bướm tay quay thay vì tay gạt?

Bên cạnh mác vật liệu thân, việc xác định thời điểm dùng van bướm tay quay đóng vai trò then chốt giúp nhân viên vận hành đóng mở êm ái mà không bị mất sức. Cấu tạo tay quay tích hợp hộp số giảm tốc bánh răng trục vít, tạo lực mô-men xoắn lớn gấp nhiều lần so với tay gạt đòn bẩy đơn thuần.

Trong điều kiện lưu chất áp suất lớn, đĩa van chịu phản lực dòng chảy rất mạnh khiến việc kéo tay gạt trở nên nặng nề và nguy hiểm. Hộp số tay quay giữ đĩa van cố định tại mọi góc mở mong muốn mà không lo cánh van bị phản lực đẩy giật ngược lại.

Dưới đây là những trường hợp kỹ thuật cụ thể mà kỹ sư thiết kế bắt buộc phải chuyển sang sử dụng phiên bản vô lăng tay quay:

• Kích thước đường ống từ DN125 - DN150 trở lên: Diện tích cánh bướm lớn chịu lực cản chất lỏng rất cao, tay gạt thông thường không đủ chiều dài đòn bẩy để thao tác.

• Hệ thống có áp suất làm việc lớn (từ 10 bar đến 16 bar): Hộp số trợ lực giúp người vận hành xoay chuyển nhẹ nhàng chỉ bằng một tay.

• Nhu cầu điều tiết lưu lượng góc mở nhỏ (15° - 60°): Trục vít vô lăng cho phép tinh chỉnh góc mở chuẩn xác từng milimet, không bị trượt nấc như khóa tay gạt.

• Không gian thao tác chật hẹp: Góc quay của tay gạt cần khoảng không gian bán kính 180 độ, trong khi vô lăng tay quay cố định tại chỗ gọn gàng hơn.

Chuyển đổi sang cơ cấu tay quay đúng kích cỡ là bước đi thiết thực để bảo vệ độ an toàn cho thợ bảo trì và độ bền cho trục truyền động.

6. Hướng dẫn lắp đặt và bảo dưỡng van bướm inox đúng kỹ thuật

Quy trình bảo trì định kỳ đúng chuẩn giúp van bướm inox duy trì độ kín khít tuyệt đối và hạn chế tối đa hiện tượng kẹt cánh do cặn bẩn tích tụ. Để van vận hành ổn định trong suốt vòng đời dự án, kỹ thuật viên cần tuân thủ các bước lắp đặt tiêu chuẩn.

Kinh nghiệm thực tế từ các công trình cho thấy hầu hết lỗi xước vòng đệm làm kín đều xuất phát từ việc siết bulong mặt bích không đều tay hoặc cặn hàn sót lại trong lòng ống. Thao tác cẩn trọng ở khâu chuẩn bị sẽ loại bỏ hoàn toàn các rủi ro này.

Kỹ sư thi công nên ghi nhớ các nguyên tắc vàng khi thi công và bảo trì:

• Độ mở cánh van khi siết bích: Luôn mở đĩa van nghiêng một góc khoảng 10° – 15° trước khi siết ốc để mép cánh không bị kẹp chặt vào đệm làm kín.

• Không chèn thêm đệm làm kín rời: Phần lớn thân van bướm đã có viền gioăng cao su hoặc PTFE nhô ra ngoài đóng vai trò làm kín mặt bích.

• Siết bulong theo đường chéo đối xứng: Dùng cờ lê lực siết ốc từ từ theo thứ tự đối xứng tâm tròn để lực ép phân bố đều quanh thân van.

• Bảo dưỡng tra mỡ hộp số: Định kỳ 3 đến 6 tháng bơm thêm mỡ bò chịu nhiệt vào trục quay vô lăng để giảm ma sát bánh răng.

Nắm vững các bước bảo dưỡng cơ bản sẽ giúp hệ thống vận hành liên tục, giảm thiểu thời gian ngưng trệ không mong muốn của toàn nhà máy.

7.  Giải đáp câu hỏi thường gặp về van bướm inox (FAQ)

Phần tổng hợp dưới đây giải đáp nhanh các băn khoăn thực tế của người dùng khi chọn mua và sử dụng thiết bị đường ống:

7.1  Dùng nam châm có phân biệt được van bướm inox 304 và 316 không?

Không thể phân biệt chính xác bằng nam châm. Cả inox 304 và 316 sau khi trải qua quá trình đúc, tiện ren và gia công áp lực nguội đều có thể nhiễm từ nhẹ. Để phân biệt chuẩn xác, người dùng nên dùng thuốc thử axit chuyên dụng hoặc máy quang phổ phân tích hàm lượng Molybdenum.

7.2  Có thể gắn thêm bộ điều khiển điện hoặc khí nén lên van bướm tay quay không?

Hoàn toàn có thể. Kỹ thuật viên chỉ cần tháo cụm hộp số tay quay ra khỏi đế van chuẩn ISO 5211, sau đó gia công trục trung gian để lắp đầu điều khiển điện (24V/220V) hoặc bộ truyền động khí nén tác động kép.

7.3 Van bướm inox dùng gioăng PTFE hay EPDM thì chịu hóa chất tốt hơn?

Vòng đệm PTFE (Teflon) có khả năng chịu hóa chất và kháng axit vượt trội hơn hẳn so với cao su EPDM. Do đó, các dòng van bướm inox 316 lắp trong môi trường dung môi mạnh hoặc nhiệt độ trên 120°C luôn được ưu tiên tích hợp gioăng PTFE để chống mủn rách. Đối với lưu chất nước sạch thông thường, đệm EPDM vẫn là giải pháp mềm dẻo và tiết kiệm chi phí nhất.

7.4  Nên chọn van bướm tay quay kết nối Wafer kẹp bích hay Lug tai bích?

Dạng Wafer (kẹp bích) là lựa chọn phổ biến nhất nhờ trọng lượng nhẹ, giá thành rẻ và dễ dàng tương thích với nhiều tiêu chuẩn mặt bích khác nhau. Tuy nhiên, nếu bạn cần tháo dỡ một bên đường ống để bảo trì mà không làm gián đoạn toàn bộ hệ thống, van bướm tay quay dạng Lug (tai bích ren) sẽ là phương án kỹ thuật an toàn và tối ưu hơn.

7.5  Van bướm inox 304 có dùng được cho hệ thống nước biển và nước mặn không?

Không nên sử dụng van bướm inox 304 cho nước biển hoặc môi trường có nồng độ ion Clorua cao. Sau một thời gian ngắn tiếp xúc, bề mặt đĩa van sẽ xuất hiện các vết rỉ sét rỗ li ti, dẫn đến rò rỉ lưu chất và hỏng gioăng làm kín. Trong trường hợp này, quý khách bắt buộc phải chuyển sang dùng dòng van bướm inox chuẩn mác thép 316 để đảm bảo độ bền tối đa cho công trình.

 Kết luận

Bài viết đã phân tích rõ nét sự khác biệt vật liệu và ưu thế truyền động của các dòng van bướm inox hiện nay. Nếu inox 304 tối ưu chi phí cho môi trường thông thường, thì inox 316 và cơ cấu tay quay là lựa chọn bắt buộc cho đường ống lớn và hóa chất khắc nghiệt. Hãy liên hệ ngay với VAN DUY THÀNH  để nhận báo giá chi tiết và tư vấn thiết bị tương thích nhất cho công trình của quý khách!

Van Duy Thành

• Địa chỉ: 75/10 xã Bà Điểm, Tp. Hồ Chí Minh (vui lòng gọi điện trước khi đến)

• Điện thoại: 0945400333

• Email: duythanhbadiem@gmail.com

• Website: https://vanduythanh.com/

Van Duy Thành chân thành cảm ơn và hân hạnh được phục vụ bạn.


Xem thêm:

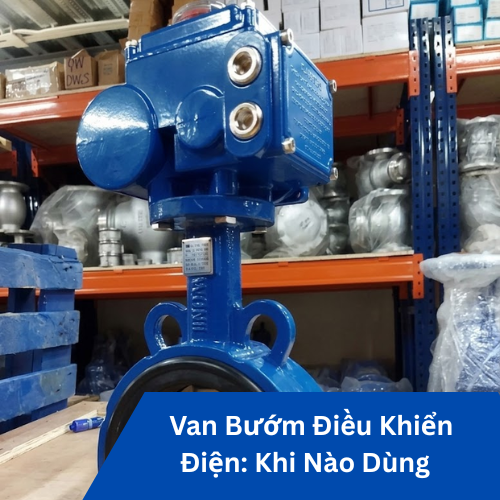

• Van Bướm Điều Khiển Điện: Khi Nào Dùng On/Off, Khi Nào Dùng Tuyến Tính?
