Van cánh bướm là gì? Cấu tạo, nguyên lý hoạt động & Ứng dụng A-Z

Bạn đang tìm hiểu van cánh bướm là gì để lựa chọn giải pháp kiểm soát dòng chảy tối ưu cho hệ thống đường ống? Bài viết này của thương hiệu Van Duy Thành sẽ giúp bạn nắm rõ từ cấu tạo, nguyên lý vận hành cho đến cách ứng dụng chuẩn kỹ thuật của các dòng van bướm nhựa tay gạt và van điều khiển tự động hiện nay.

1. Van cánh bướm là gì? Tổng quan về van bướm công nghiệp

Van cánh bướm (tiếng Anh: Butterfly Valve) là một thiết bị cơ khí chuyên dùng để đóng, mở hoặc điều tiết lưu lượng chất chất lỏng và khí trong đường ống. Tên gọi của thiết bị xuất phát từ hình dáng đĩa van tròn xoay quanh trục cố định, có chuyển động giống như đôi cánh bướm đang chao đảo.

Để giải thích chi tiết van bướm là gì, chúng ta cần biết đĩa van có khả năng xoay 90 độ xung quanh trục để chuyển đổi trạng thái từ đóng hoàn toàn sang mở hoàn toàn. So với các dòng van cổng hay van bi cùng kích thước, dòng van này sở hữu thiết kế vô cùng nhỏ gọn, trọng lượng nhẹ và chi phí lắp đặt thấp hơn đáng kể.

Nhờ tính linh hoạt cao, thiết bị này xuất hiện phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC cũng như các dây chuyền sản xuất hóa chất và thực phẩm. Việc nắm vững đặc tính của thiết bị giúp kỹ sư lựa chọn đúng chủng loại cho từng môi trường lưu chất.

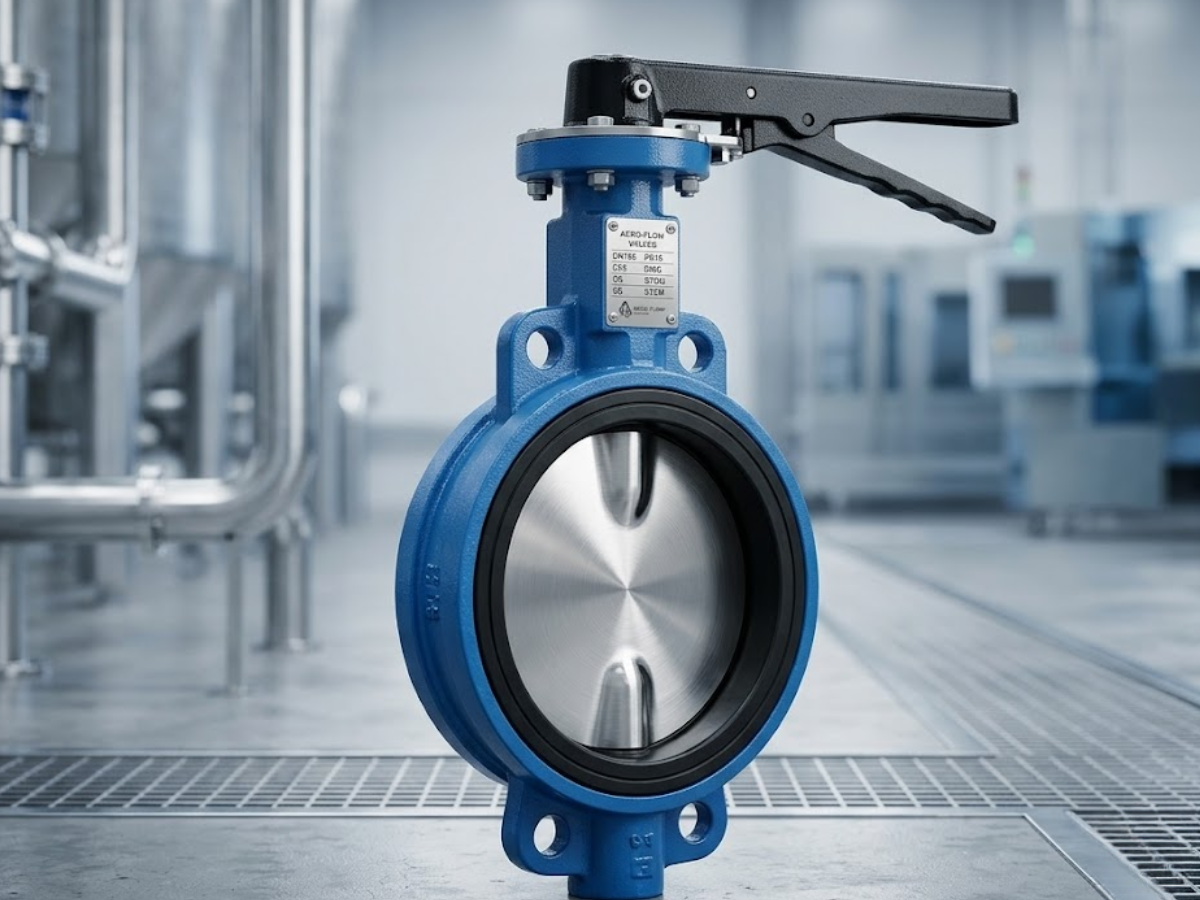

Van cánh bướm là gì

2. Cấu tạo và nguyên lý hoạt động của van cánh bướm

Để vận hành hệ thống đường ống an toàn, việc hiểu rõ chi tiết cấu tạo cơ khí cùng cơ chế vận hành của van là điều vô cùng bắt buộc đối với mọi kỹ thuật viên.

2.1 .Cấu tạo chi tiết các bộ phận chính

Một bộ van tiêu chuẩn được cấu thành từ 5 bộ phận chính hoạt động liên kết chặt chẽ với nhau:

Thân van (Body): Được đúc nguyên khối từ inox, gang, thép hoặc nhựa uPVC/CPVC, có vai trò bảo vệ các linh kiện bên trong và kết nối trực tiếp với đường ống.
Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với dòng chảy, xoay quanh trục để ngăn chặn hoặc cho phép lưu chất đi qua.
Gioăng làm kín (Seat): Làm từ cao thể EPDM, NBR hoặc PTFE (Teflon), giúp chống rò rỉ lưu chất ra bên ngoài.
Trục van (Stem): Truyền lực tác động từ bộ truyền động xuống đĩa van.
Bộ truyền động: Có thể là tay gạt, tay quay vô năng hoặc bộ van điều khiển tự động bằng điện/khí nén.

2.2. Nguyên lý hoạt động chuẩn kỹ thuật

Nguyên lý vận hành của thiết bị dựa trên cơ chế xoay góc từ 0 đến 90 độ của đĩa van quanh trục xoay:

Khi van ở trạng thái đóng: Đĩa van nằm vuông góc với hướng dòng chảy (90º) độ , chặn toàn bộ lưu chất và ép chặt vào gioăng làm kín.
Khi mở van: Người vận hành tác động lực lên tay gạt hoặc kích hoạt bộ điều khiển, đĩa van xoay song song với dòng chảy (0º) để lưu chất lưu thông tối đa.
Khi điều tiết: Đĩa van có thể định vị ở các góc mở trung gian (như 30º,45º,60º) để tăng giảm lưu lượng theo nhu cầu.

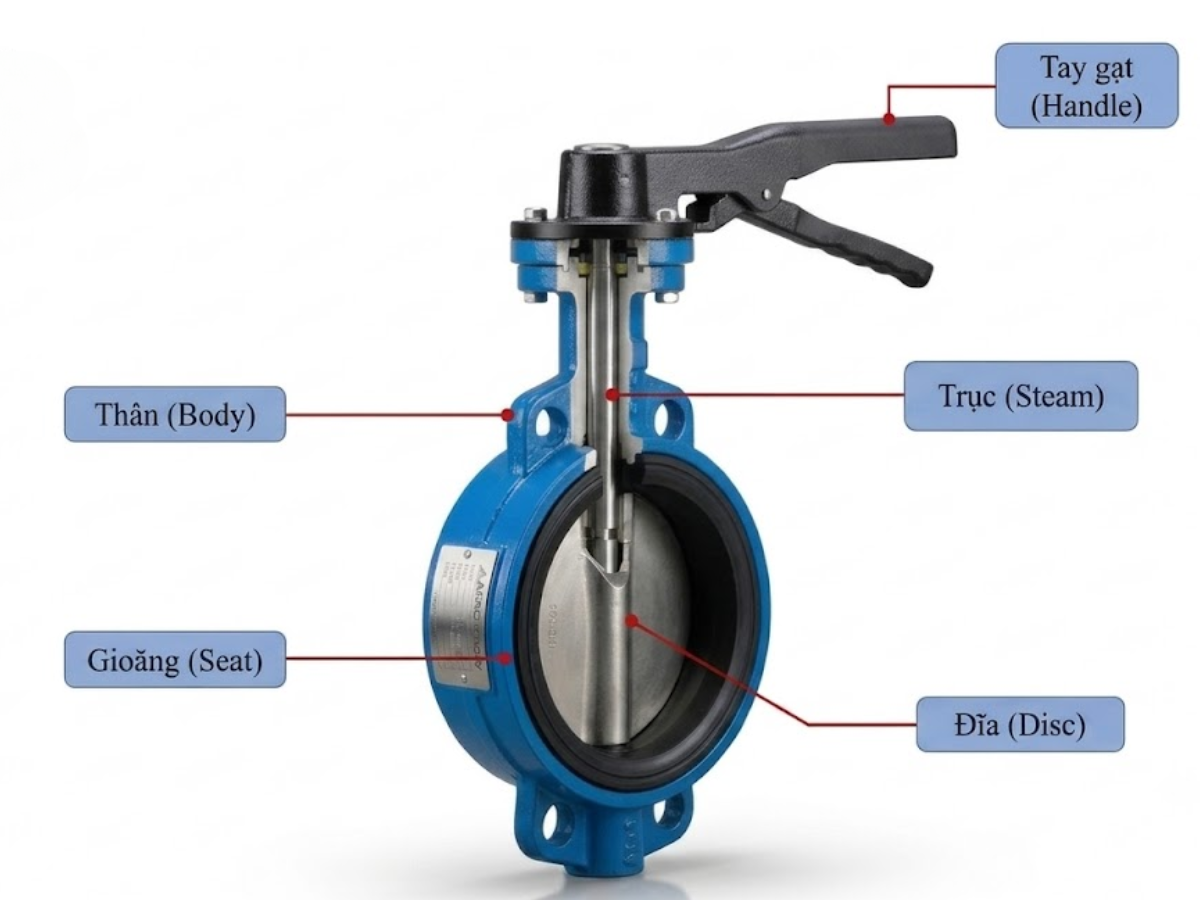

cấu tạo và nguyên lý hoạt động của van cánh bướm

3. Các loại van cánh bướm phổ biến trên thị trường hiện nay

Hiện nay trên thị trường có đa dạng chủng loại van nhằm đáp ứng chính xác từng yêu cầu kỹ thuật và môi trường làm việc đặc thù.

3.1. Van bướm nhựa tay gạt

Dòng van bướm nhựa tay gạt là giải pháp hàng đầu cho các hệ thống đường ống chứa hóa chất ăn mòn, dung dịch axit, kiềm hoặc nước muối. Thân và đĩa van thường chế tạo từ nhựa uPVC, PVC hoặc CPVC cao cấp.

Thao tác đóng mở bằng tay gạt mang lại sự nhanh chóng, dễ dàng bảo trì và tiết kiệm đáng kể chi phí đầu tư ban đầu. Ngoài ra, trọng lượng siêu nhẹ giúp giảm tải trọng cho toàn bộ kết cấu khung treo đường ống.

3.2. Van điều khiển tự động (Điện & Khí nén)

Trong các nhà máy tự động hóa hiện đại, dòng van điều khiển bằng đầu khí nén hoặc động cơ điện đang dần thay thế hoàn toàn thao tác thủ công.

Bộ truyền động thông minh nhận tín hiệu điều khiển để tự động đóng mở hoặc điều tiết dòng chảy chính xác theo kịch bản cài đặt sẵn. Điều này giúp doanh nghiệp tiết kiệm chi phí nhân công và đảm bảo an toàn tuyệt đối trong môi trường độc hại.

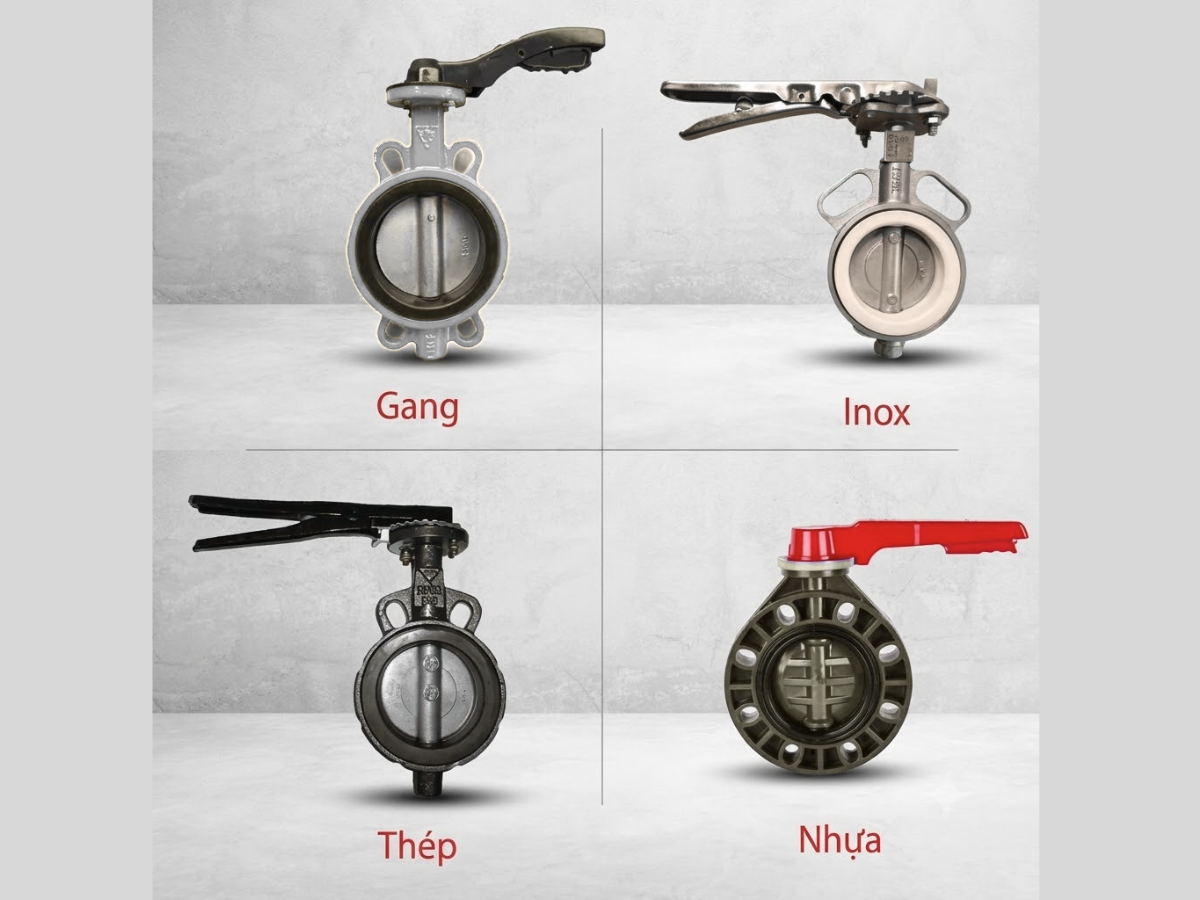

các loại van bướm phổ biến

4. Ứng dụng thực tế của van cánh bướm A-Z

Với những ưu điểm vượt trội về thiết kế và công năng, dòng van này được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp hiện đại:

Xử lý nước & Cấp thoát nước: Lắp đặt trên các tuyến ống đường kính lớn tại nhà máy nước sạch, hệ thống xử lý nước thải đô thị.
Công nghiệp hóa chất: Dùng van bướm nhựa tay gạt trong các môi trường chứa dung dịch ăn mòn cao.
Hệ thống PCCC & HVAC: Sử dụng trong đường ống phòng cháy chữa cháy, hệ thống làm mát Chiller và điều hòa không khí trung tâm.
Sản xuất thực phẩm, dược phẩm: Các dòng van bướm vi sinh inox 316L đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe.

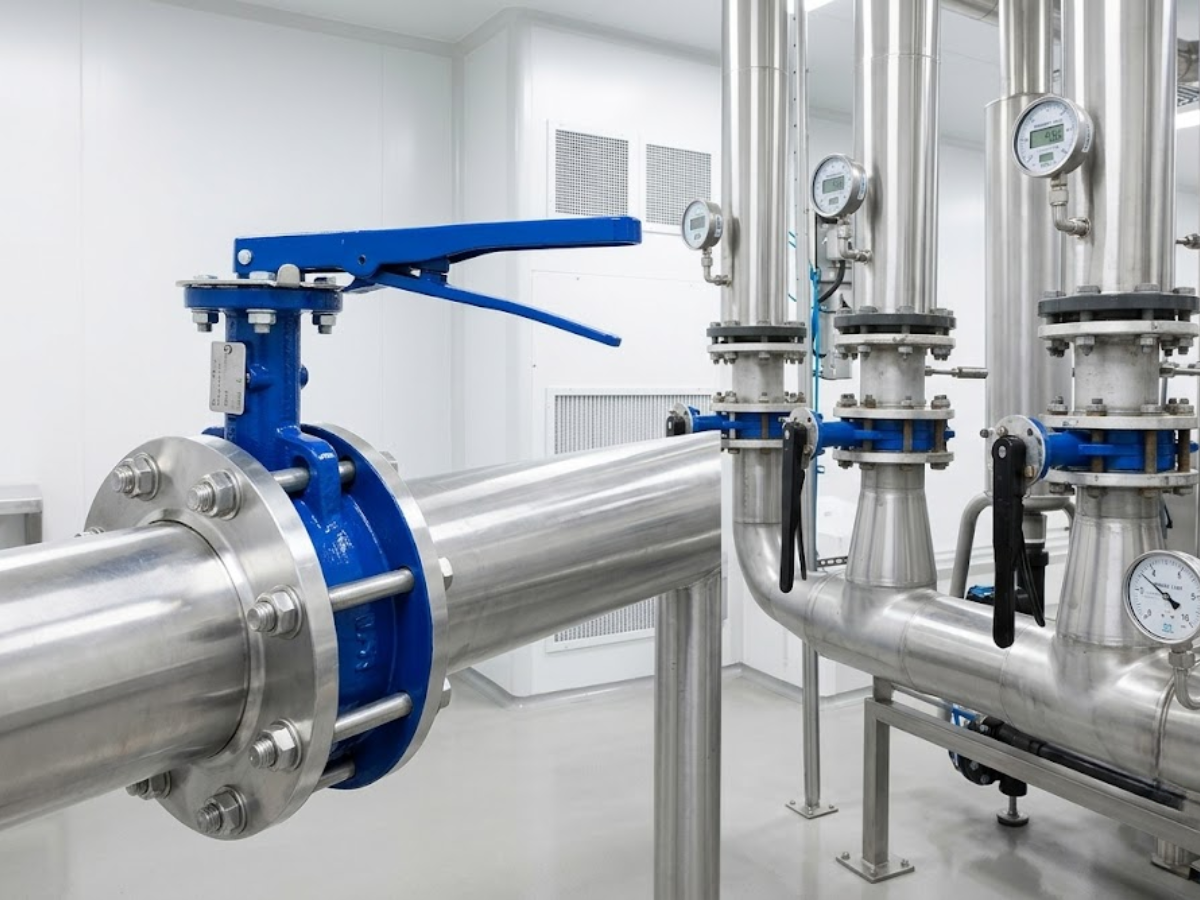

các loại van bướm phổ biến

5. Câu hỏi thường gặp (FAQ)

5.1. Nên chọn van bướm tay gạt hay tay quay vô năng?

Đối với các đường ống kích thước nhỏ (thường dưới DN150), van tay gạt giúp thao tác đóng mở nhanh. Với các kích thước lớn hơn, lực cản dòng chảy mạnh nên ưu tiên chọn tay quay vô năng có hộp số trợ lực.

5.2. Làm thế nào để kéo dài tuổi thọ cho gioăng van bướm?

Tránh sử dụng van ở vị trí tiết lưu cố định trong thời gian dài vì áp lực dòng chảy dễ làm rách gioăng. Đồng thời, cần lựa chọn vật liệu gioăng (EPDM, PTFE) tương thích đúng với nhiệt độ và hóa chất sử dụng.

5.3. Van cánh bướm có thể dùng để điều tiết lưu lượng chính xác không?

Mặc dù van cánh bướm có thể điều tiết dòng chảy ở các góc mở trung gian, nhưng việc duy trì góc mở nhỏ (dưới $30^\circ$) trong thời gian dài có thể làm đĩa van bị rung lắc và mau hỏng. Để điều tiết lưu lượng tự động và chuẩn xác nhất, bạn nên sử dụng các dòng van điều khiển chuyên dụng có trang bị bộ định vị tuyến tính (Positioner).

5.4. Khi nào nên ưu tiên chọn van bướm nhựa tay gạt thay vì van kim loại?

Bạn nên chọn van bướm nhựa tay gạt khi hệ thống vận chuyển các chất lỏng có tính ăn mòn cao như axit, hóa chất, nước biển hoặc nước thải chứa hóa chất. Chất liệu nhựa uPVC/CPVC giúp chống ăn mòn hóa học tuyệt đối, đồng thời trọng lượng nhẹ giúp tối ưu chi phí và đơn giản hóa quá trình lắp đặt.

5.5. Cần lưu ý gì khi lắp đặt van bướm vào hệ thống đường ống?

Trước khi lắp đặt, bạn cần đảm bảo khoảng cách giữa hai mặt đĩa van đủ rộng để không làm rách gioăng cao su làm kín. Ngoài ra, nên mở đĩa van ở góc khoảng 10º đến 15º khi siết bu-lông để tránh tình trạng kẹt đĩa van hoặc biến dạng lớp đệm cao su.

6. Kết luận & Liên hệ

Bài viết trên đây đã tổng hợp đầy đủ khái niệm van cánh bướm, cấu tạo, nguyên lý hoạt động cũng như các dòng van bướm nhựa tay gạt và van điều khiển phổ biến. Việc chọn đúng loại van sẽ giúp hệ thống của bạn vận hành an toàn, bền bỉ và tiết kiệm chi phí vận hành.

Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá các dòng van công nghiệp chính hãng, hãy liên hệ ngay với Van Duy Thành để nhận tư vấn chuyên sâu cùng mức ưu đãi tốt nhất!
